圓形伸縮護套
橡膠防塵罩
- 圓形伸縮護套（橡膠防塵套）用於螺桿、油壓缸、氣壓缸等軸向傳動元件防護，防止油水粉塵入侵。提供標準尺寸對照表與客製化服務，材質符合RoHS規範，可依耐油、耐熱、防水需求選配，快速交貨。
- 圓形伸縮護套是什麼？
- 圓形伸縮護套（又稱橡膠防塵套、圓形波紋護套）是一種安裝於螺桿、油壓缸、氣壓缸等軸向傳動元件外部的伸縮式防護零件，主要功能是在設備運作、軸向來回伸縮時，阻擋油、水、粉塵進入傳動核心，避免元件因異物入侵而磨損、精度下降或提早故障。除了一般傳動軸防護，圓形伸縮護套也常見於放電加工機（EDM）液面控制系統，以及需要長行程防護的超長螺桿應用。
- 對於工廠設備維護、機台設計工程師而言，選對防塵套材質與尺寸，等於直接延長設備壽命、降低停機維修成本——這正是圓形伸縮護套存在的核心價值。
- 為什麼設備需要圓形伸縮護套？
- 工業設備在長時間運轉下，螺桿與油壓/氣壓缸容易因下列問題影響壽命與精度：
- 1. 粉塵與碎屑入侵：加工過程產生的粉塵、切屑附著於外露軸件，長期磨損螺紋或缸體表面。
- 2. 油、水滲入傳動元件：造成潤滑失效、生鏽或元件卡滯。
- 3. 環境腐蝕：部分產業環境存在弱酸鹼液體，一般護套材質容易提前老化。
- 圓形伸縮護套透過橡膠彈性伸縮結構包覆軸向傳動元件全長，隨設備行程同步伸縮，同時具備耐油、耐熱、防水、防塵、耐弱酸鹼等特性，從源頭阻絕異物與液體接觸傳動核心，是目前業界最普遍採用的軸向防護方案之一。

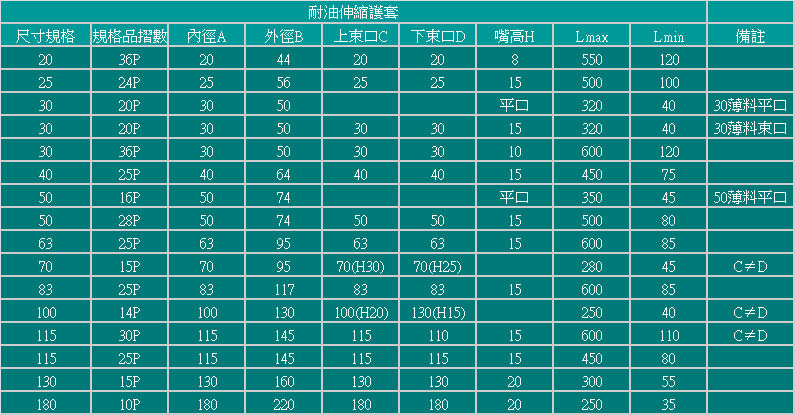

- 快速選型：規格化尺寸對照表
- 為滿足客戶快速出貨需求，我們針對圓形伸縮護套建立標準化規格對照表，涵蓋以下選型項目：
- 選型項目 ｜ 說明
- 兩端法蘭形式 ｜依安裝端結構提供多種法蘭配置
- 束口選用 ｜依現場鎖固方式選擇束環或束口形式

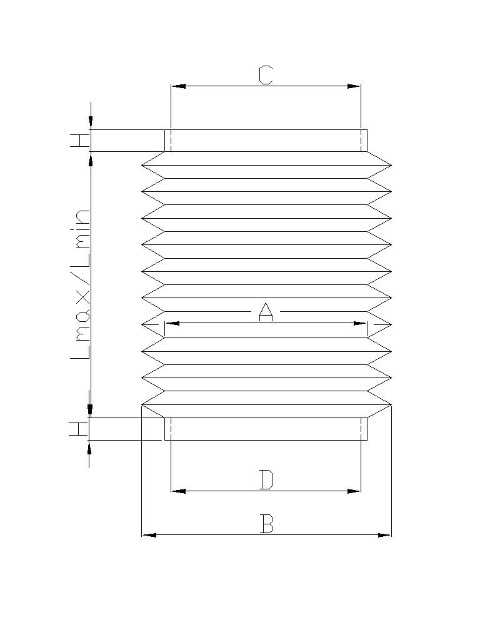

- 內徑 / 外徑 ｜依傳動元件尺寸對應標準內外徑範圍
- 伸長 / 壓縮尺寸｜ 依設備行程需求提供對應伸縮比例
- 若標準表列尺寸未符合現場需求，亦可提供客製化訂製服務（詳見下方客製化說明）。
- 材質與結構：如何依環境選擇對的圓形伸縮護套
- 圓形伸縮護套的耐用度，關鍵在於材質是否對應實際使用環境。我們依客戶設備所處環境（油品接觸、高溫、潮濕、粉塵、酸鹼氣體等），提供對應的橡膠原料選擇，並針對前後端結構分別採用適合材質：
- 1. 主體橡膠材質：依耐油、耐熱、防水、防塵、耐弱酸鹼等需求分級選用。
- 2. 前後端法蘭 / 束環：通常採用金屬材質，確保鎖固強度與長期穩定性。
- 3. 內部結構客製化：可依客戶需求增加支管、支板、透氣孔等特殊結構，滿足特殊排氣、排液或感測需求。
- 常用材料皆符合歐盟 RoHS 規範，適合對環保法規有要求的產業與外銷設備使用。
- 圓形伸縮護套的核心優點
- 1. 具備耐油、耐熱、防水、防塵、耐弱酸鹼等多重防護特性，延長設備使用壽命。
- 2. 適用於螺桿、油壓缸、氣壓缸等各式軸向傳動元件之防護，應用範圍廣泛。
- 3. 可依客戶要求之內外徑尺寸、伸長與壓縮尺寸、使用環境條件，提供選用或訂製方案，滿足非標準規格需求。
- 應用場域
- 圓形伸縮護套廣泛應用於油壓設備、射出成形設備等模具成形機台。安裝於螺桿或缸體外部後，可有效阻擋灰塵、油、水進入傳動核心，避免設備精度衰退與壽命縮短，是模具成形產業提升設備稼動率、降低維護成本的常見防護元件。
- 常見應用產業／設備包含：
- 1. 塑膠射出成形機（螺桿防護）
- 2. 油壓機、油壓缸系統
- 3. 氣壓傳動設備
- 4. 放電加工機（EDM）液面控制系統
- 5. 需超長行程防護的精密螺桿設備
- 為什麼選擇我們?
- 1. 依環境客製選材的實務經驗：我們依客戶實際使用環境（油品類型、溫度範圍、酸鹼濃度等）建議對應橡膠材質，而非僅提供單一規格產品。
- 2. 規格化＋客製化並行：標準對照表確保現貨快速出貨，同時保留內外徑、伸縮尺寸、內部結構（支管、氣密孔）的客製彈性。
- 3. 材質合規：常用材料符合歐盟 RoHS 規範，適合有環保法規要求之產業與外銷設備使用。
- FAQ 常見問題
- Q1：圓形伸縮護套的主要功能是什麼？
- 圓形伸縮護套的主要功能是在軸向傳動元件（如螺桿、油壓缸、氣壓缸）運作時，防止油、水、粉塵進入傳動核心，避免元件磨損與精度下降，同時延長設備使用壽命。
- Q2：圓形伸縮護套和一般防塵套有什麼不同？
- 圓形伸縮護套採用橡膠彈性伸縮結構，可隨設備行程同步伸長與壓縮，並具備耐油、耐熱、防水、防塵、耐弱酸鹼等多重特性，相較一般固定式防塵套更能適應長行程、高頻率運作的軸向傳動應用。
- Q3：圓形伸縮護套可以訂製尺寸嗎？
- 可以。除了標準規格化尺寸對照表（涵蓋法蘭形式、束口、內外徑、伸縮尺寸）外，我們也提供依客戶實際內外徑、伸縮行程、使用環境條件的客製化服務，包含增加支管、支板、透氣孔等特殊結構。
- Q4：圓形伸縮護套的材質符合環保法規嗎？
- 符合。我們的常用橡膠材料皆符合歐盟 RoHS 規範，適合對環保法規有要求的產業與外銷設備使用。
- Q5：圓形伸縮護套適合用在哪些設備？
- 圓形伸縮護套適用於油壓設備、射出成形設備等模具成形機台，以及放電加工機（EDM）液面控制系統與超長距離螺桿防護應用，主要用於保護軸向傳動元件不受油、水、粉塵侵入。
- Q6：如何選擇合適的圓形伸縮護套材質？
- 選擇材質前須先確認設備使用環境條件，例如是否接觸油品、高溫、潮濕、粉塵或弱酸鹼液體。我們會依客戶實際使用環境，建議耐油、耐熱、防水、防塵或耐弱酸鹼等對應橡膠材質，前後端法蘭或束環則多採金屬材質以確保鎖固穩定性。
- Q7: 不拆機的情況下如何客製伸縮套?
- 可以選用剖開式拉鍊設計，以達到方便拆裝的功能，並縮短機台拆卸、安裝時間。
