拖链(电线保护管)
密闭型拖链
- 什么情况适合使用密闭型拖链？
- 在实际设备设计与工业应用中，密闭型拖链特别适合以下条件：
- 设备运作时会产生切削铁屑、粉尘或飞溅物
- 管线需获得较高等级的外部防护
- 设备运动为直线往复行程
- 希望兼顾管线保护与整体外观整洁
- 不希望电缆直接暴露于加工环境中
- 相较于开放型拖链，密闭型拖链在防护能力与耐用性方面具备明显优势。
- 结构与材质设计说明
- 密闭型拖链可依设备行程与负载条件进行客制化配置，其常见结构与材质包括：
- 1. 拖链主体：工程塑钢射出成型

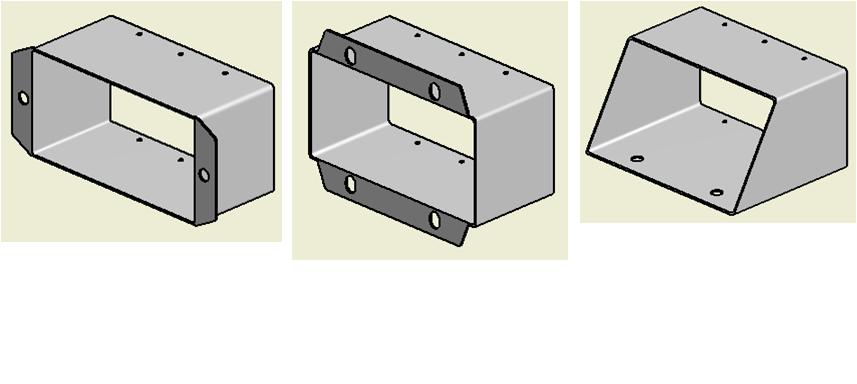

- 2. 端部固定法兰：钢板重力冲压成型
- 3. 结构特性：
- 3-1. 全封闭式上盖设计，可阻隔切削屑与粉尘
- 3-2. 上盖可使用一字起子撬开，方便管线安装与保养
- 3-3. 模组化链节设计，可依行程调整拖链长度
- 3-4. 内部分隔结构可依管线需求配置（选配）
- 工程塑钢材质具备良好的耐腐蚀性与结构强度，适合长时间、高频率的往复运动。
- 密闭型拖链的主要优点
- 全封闭式结构，可有效防止切削铁屑与异物喷溅
- 可使用工具快速打开上盖，兼顾防护与维修效率
- 耐腐蚀、不易变形，适合严苛工业环境
- 结构强度高，可承受设备运作时的机械负载
- 拖链长度可依设备行程弹性调整
- 客制化设计与制造能力
- 密闭型拖链可依客户设备需求进行完整客制化配置，包括：
- 1. 拖链宽度、高度与弯曲半径
- 2. 拖链总长度与实际行程
- 3. 内部分隔数量与管线排列方式

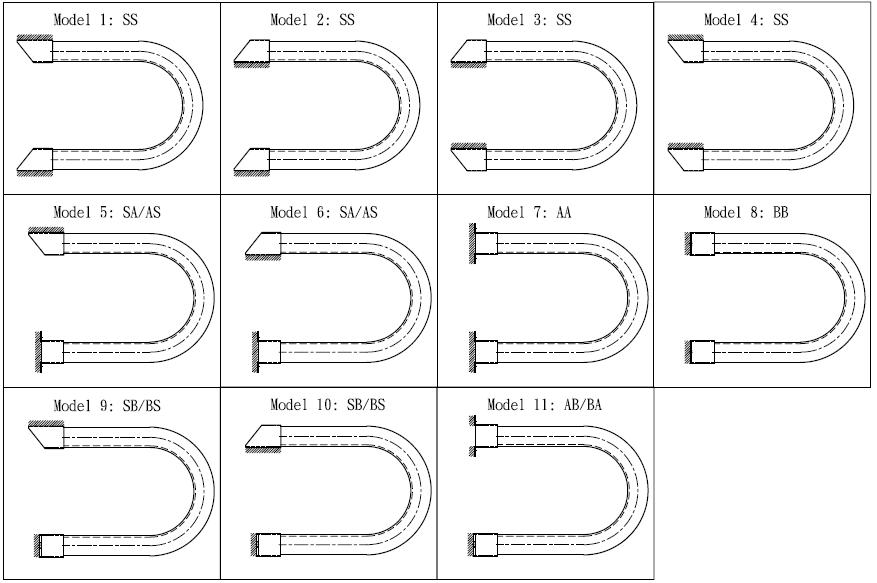

- 4. 安装方式与固定法兰形式
- 在选型阶段，会依设备运动方式、管线数量、重量与加工环境，协助客户选择最合适的拖链规格，以确保长期稳定运作。
- 应用范围
- 密闭型拖链常见应用于：
- 1. 各式 CNC 工具机
- 2. 雷射加工设备
- 3. 自动化产线设备
- 4. 专业型 3D 列印机
- 5. 工业机械之电缆与管线导引系统
- 透过适当的密闭型拖链设计，可有效保护管线，降低磨损风险，并提升设备整体安全性与可靠度。
- FAQ｜密闭型拖链常见问题
- Q1：密闭型拖链与开放型拖链有何差异？
- A：密闭型拖链采用全封闭式结构，可提供更高等级的电缆防护，而开放型拖链则以维修便利性为主要优势。
- 若设备加工环境中有切削屑或粉尘，通常会优先选择密闭型拖链。
- Q2：密闭型拖链在保养时会不会很不方便？
- A：不会，密闭型拖链的上盖可使用一字起子打开，仍可快速进行管线安装与保养作业。
- Q3：什么设备适合使用密闭型拖链？
- A：凡是加工过程中会产生铁屑、粉尘或飞溅物，且需要保护电缆安全的设备，都适合使用密闭型拖链。
- 常见如 CNC 工具机与雷射加工设备。
- Q4：密闭型拖链的长度可以调整吗？
- A：可以，密闭型拖链采模组化设计，可依设备行程需求增减链节长度。
- Q5：密闭型拖链可以承受较重的管线负载吗？
- A：可以，工程塑钢材质具备良好结构强度，可承受多条电缆与管线的动态负载。
- 实际承载能力仍需依拖链规格与配置方式评估。
