拖链(电线保护管)

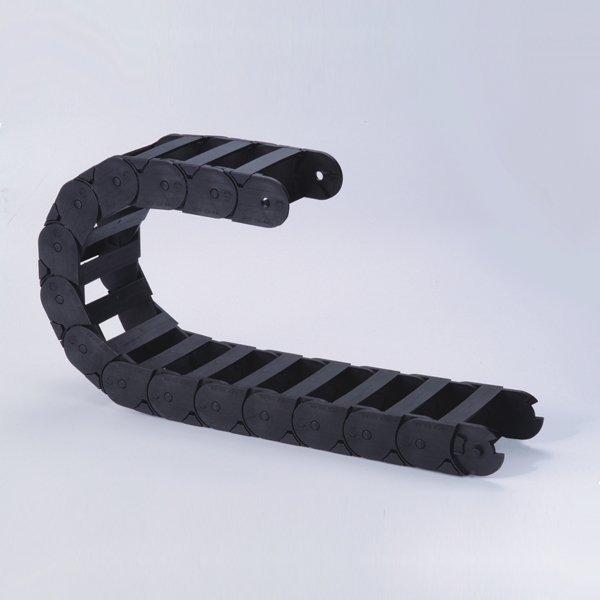

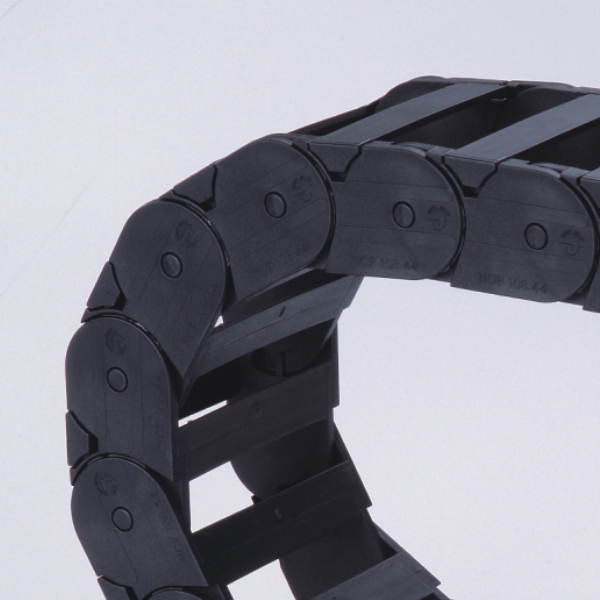

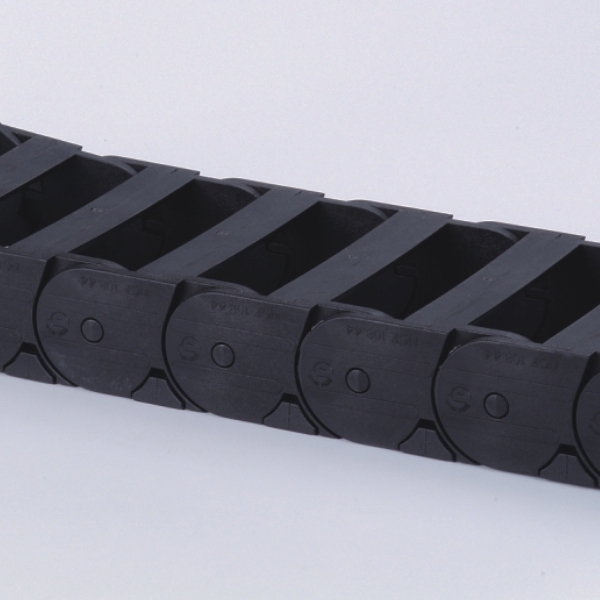

开放型拖链
- 开放型拖链推荐：工具机与自动化设备专用电线电缆保护管
- 在现代精密加工与自动化产线中，机台的频繁往复运动对内部的电线、讯号线及气油压管带来极大的拉扯与摩擦挑战。 「开放型拖链」（又称电线保护管、坦克链）正是为了保护这些动力线缆，确保其在动态移动中不纠结、不破损而设计的核心防护系统。
- 我们拥有多年工业传动与线缆防护系统的研发制造经验。我们的开放型塑胶拖链结合了高强度工程塑钢与重力冲压钢板法兰，具备极佳的耐磨性与高负载能力，长期为各大工具机厂、雷射切削机及自动化产线提供最可靠的线缆管理解决方案。
- 动态机台线缆常见的致命伤？开放型拖链如何解决产线痛点？
- 在 CNC 工具机、雷射设备或机械手臂高速运转时，暴露在外的电线、气管经常面临以下严重威胁：
- 线缆摩擦破损导致漏电、短路： 线缆随机台来回移动时，如果没有固定轨迹，线缆之间会相互剧烈摩擦，或与机台锐利边角刮擦，导致外皮破损，甚至引发短路停机与工安漏电危险。
- 线缆纠结缠绕，限制工作行程： 多根线缆在无保护状态下容易扭曲缠绕，当机台运行到长行程终点时，常因拉扯力道过大拉断接头，被迫停机维修。
- 维修保养极度耗时、产线停机损失大： 传统封闭式保护管若内部有一根线路损坏，往往需要将所有线缆全部抽出才能汰换，工程浩大，导致停机时间（Down-time）过长。
- 我们的解决方案
- 透过安装客制化开放型拖链，将所有电线与管路整齐收纳于拖链内部：
- 引导固定运行轨迹： 拖链限制了弯曲半径（R值），让线缆依循安全的弧度规律往复运动，完全杜绝线缆相互摩擦与外部刮伤。
- 「可拆式横杆」实现极速维修： 开放式结构的精髓在于其顶部横杆可随时打开。当内部管线需要检测或汰换时，维修人员可以直接卡开横杆进行局部作业，不需拆解整条线路，将维修效率提升 80% 以上。
- 开放型拖链的严选材质与结构设计
- 为了在长期高频率的往复疲劳运动中维持不变形、耐重压的特性，我们在材料与工艺上实施严格控管：
- 1. 链体主体：高强度工程塑钢 (PA66强化高分子)
- 采用优质工程塑钢重力射出成型，具备极高的刚性、抗拉强度与极佳的化学耐腐蚀性。
- 运转时摩擦系数低、噪音小，且长期接触切削油、化学润滑剂不易劣化。
- 2. 固定端接头：钢板重力冲压法兰
- 拖链两端的固定法兰（Mounting Brackets）采用高强度钢板重力冲压成型。
- 结构稳固，能承受设备高速启动与急停时带来的巨大扭矩与重压，确保拖链牢牢固定于机台。
- 开放型拖链常见应用领域与场景
- 开放型拖链常见应用于：
- 各式 CNC 工具机
- 雷射加工设备
- 自动化产线设备
- 3D 列印设备
- 工业机械之电线与管线导引系统
- 透过适当的开放型拖链设计，可有效保护设备管线，避免磨损与断裂，并提升整体运作安全性与可靠度。
- 为什么选择我们的开放型塑胶拖链？三大核心优势
- 随开随修，维护便利性最高： 顶部横杆采用可拆式弹性结构，保养人员用简单工具即可快速打开或扣上，管线配置、追加或更换电线极为流畅。
- 结构强韧耐重压，长度可自由调整： 具备优异的抗反向弯曲能力与自撑长度，不易下垂变形。采模组化单节设计，长度可依设备实际尺寸进行增减或客制化裁切。
- 应用范畴广泛，兼顾新兴产业： 从大型工具机产业、自动化产线、雷射切削设备，到近年普及的 3D 列印工业级工具机，我们都有丰富的实绩，能完美护航机台的运转安全性与美观外观。
- 购买前最常问的 5 个「开放型拖链」常见问题 (Q&A)
- Q1：如何依据我现有的电线和气管规格，选择正确的拖链内宽与内高？
- A： 选择拖链尺寸时，请务必遵循以下「安全空间原则」：
- 1. 内部高度（内高）： 必须大于内部最粗那根线缆外径的 10% 以上。
- 2. 内部宽度（内宽）： 将所有线缆并排后的总宽度，再加上至少 10-15% 的安全间隙，确保线缆在拖链弯曲时有足够的活动空间，避免过度紧挤。 您可以提供线缆的总数量与各别直径，由我们的专员直接帮您精选最合适的拖链规格。
- Q2：什么是拖链的「弯曲半径 (R值)」？我该如何确认？
- A： 弯曲半径（R值）是指拖链弯曲时所形成的弧度半径。选择 R 值时，主要取决于您内部最粗、最硬或最脆弱那根线缆的允许弯曲角度（通常线缆原厂会标示最大弯曲半径）。如果 R 值选得太小，拖链弯曲角度过于锐利，会加速线缆内部铜丝的疲劳断裂。若不知道如何评估，欢迎咨询我们的技术团队。
- Q3：开放型拖链和封闭式拖链（全封闭式）有什么差别？哪一种适合我的设备？
- A： 两者核心差别在于「防护环境」与「维修便利性」：
- 开放型拖链： 顶部横杆可随时打开，散热性极佳，维修保养速度最快。最适合用于一般自动化设备、3D列印机、雷射机、无大块铁屑直击的环境。
- 全封闭式拖链： 链体全封闭，用来阻绝大量高温切削铁屑或木屑直接烫伤或侵入线缆。 如果您的机台运作环境没有大量飞溅的尖锐碎屑，选择开放型拖链会让您后续的线路维护轻松非常多。
- Q4：这种工程塑钢材质的拖链，长期来回跑动会不会很容易磨损、断裂？
- A： 请放心，我们的开放型拖链主体采用添加特殊抗疲劳、耐磨因子的高强度工程塑钢（PA66）制造。链节之间的销轴结构经过精密公差设计，能承受数百万次的往复循环拉伸，具备极高的抗疲劳寿命，耐腐蚀且不易变形，非常耐磨。
- Q5：可以只买一、两条来更换现有机台吗？长度可以帮忙算好吗？
- A： 可以的！不论是自动化设备厂的大量批发采购，还是加工厂单台工具机的局部维修汰换，我们都提供一对一的咨询服务。只要您提供机台的「运行行程总长度（X轴或Y轴）」以及「固定端的位置」，我们工程师就能直接帮您精算并提供最符合尺寸的拖链总长度与链节数。

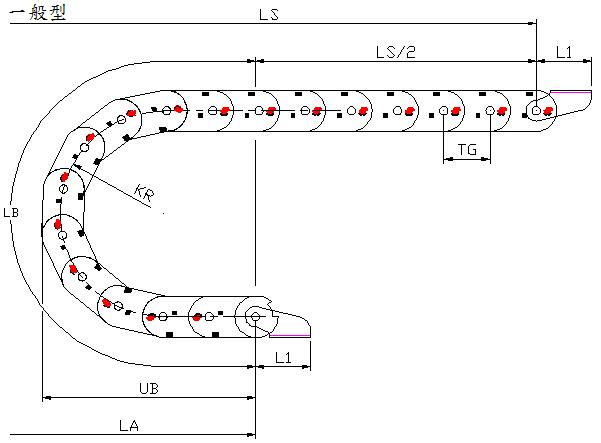

(3).png)

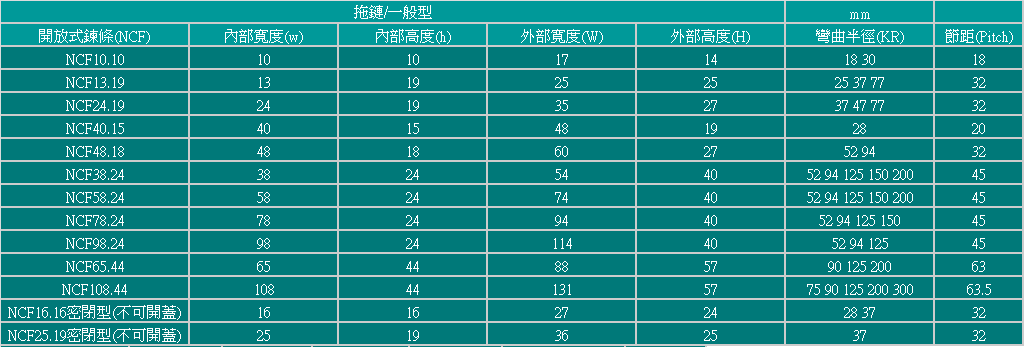

(2).png)
打造安全高效的电缆防护！立即联系我们的拖链技术专家
别让电线起毛、摩擦破损成为影响自动化设备产能与工安安全的隐形定时炸弹。无论您是工具机制造商（OEM）需要寻找规格齐全的拖链供应商，还是工厂端现有机台的电线保护管需要汰旧换新，我们都能为您提供最专业的规格选型与客制化报价服务。📞 点击此处立即与我们的技术专家联络 📧 电子信箱询价： sales@megus1989.com (欢迎检附规格、草图或设备照片)
💬 LINE 线上即时咨询： ID 23511763
我们将于 24 小时内由专人回覆，为您提供最精准的客制化规格评估与免费报价！
