机床防护罩

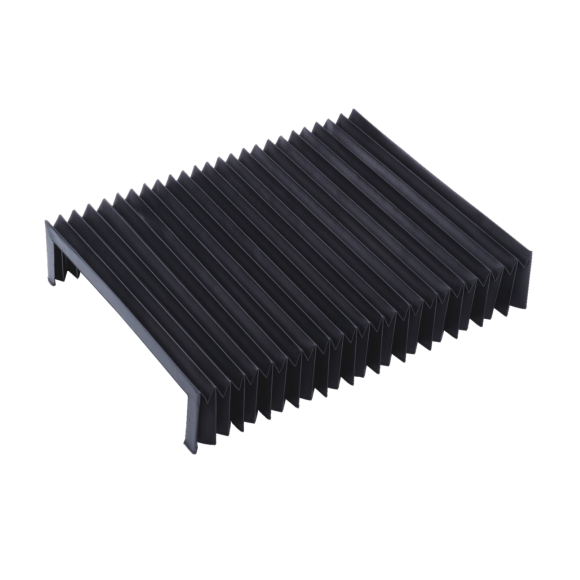

ㄇ字形机床防护罩
- 产品定义与用途
- ㄇ字型防尘套是一种适用于直线行程且需包覆多侧面的机械防护元件，主要用于保护设备滑轨、导轨与传动系统，在设备运作过程中有效阻挡粉尘、切削屑、油雾或液体进入，协助维持设备运动精度，并延长机台整体使用寿命。
- 此类防尘套因其ㄇ字型结构，能同时防护滑轨的上方与两侧，广泛应用于 CNC 工具机、龙门平面磨床、PCB 加工设备、水刀切割机及半导体相关设备。
- 什么情况适合使用 ㄇ字型防尘套？
- 在实际工程应用中，ㄇ字型防尘套特别适合以下条件：
- 设备运动方向为直线行程，但需同时防护滑轨上方与侧边
- 加工过程中粉尘、切削屑或液体飞溅量较多
- 设备宽度较大，单一平面防护不足
- 常见于龙门式、平面式或横向移动设备
- 对设备精度与滑轨寿命有较高要求
- 相较于一字型防尘套，ㄇ字型结构可提供更全面的防护覆盖范围，特别适合中高污染或多方向飞屑环境。
- 结构与材质设计说明
- ㄇ字型防尘套可依设备结构与使用条件进行完整客制化设计，其常见组成包括：
- 防尘套主体：橡塑胶基材或涂层布料
- 前后端固定法兰：金属钣金（如钢材或不锈钢）
- 内部支撑结构（选配）：
- 滚轮（降低运动阻力）
- 钢制剪刀夹（支撑长行程）
- 支板或行程限制结构（稳定折叠）
- 实际材质与结构配置，会依下列条件进行评估：
- 高油雾或冷却液环境：选用耐油、耐水材质
- PCB 或半导体设备：可选择抗静电、低粉尘释放材质
- 户外或高光源设备：加强抗 UV 与耐候性
- 高温或特殊制程：可依需求选择对应耐温等级材质
- ㄇ字型防尘套的主要优点
- 可依材质与结构设计，达成防尘、防水、防油、耐酸碱等防护需求
- 特定材质可对应抗静电、抗紫外线、耐高温、IP 等级或无尘等级（如 Class 1000）
- ㄇ字型结构可同时保护滑轨上方与两侧，防护范围较一字型更完整
- 可依设备行程与运动速度，设计合适的压缩比与支撑结构
- 支援全尺寸、全行程、全环境条件的客制化设计
- 客制化设计与制造能力
- ㄇ字型防尘套可依实际设备需求进行完整客制化，包括：
- 安装尺寸与固定方式
- 压缩长度、最大伸长行程
- 使用环境条件（粉尘、油雾、液体、温度、静电）
- 预期使用寿命与运作频率
- 在设计阶段，会综合评估设备结构形式、行程长度、运作速度与污染源类型，协助客户选择最合适的材质与内部支撑配置，以确保防护效果与长期稳定性。
- 应用范围
- ㄇ字型防尘套常见应用于：
- 传统工具机与各式 CNC 工具机
- 龙门平面磨床
- PCB 成型机、PCB 钻孔机
- 水刀切割机
- 木工雕刻机与自动化加工设备
- 半导体与电子设备之滑轨防护
- 透过适当的ㄇ字型防尘套设计，可有效阻挡粉尘与异物进入滑轨系统，避免影响设备精度、运作稳定性与整体使用寿命。
- FAQ｜ㄇ字型防尘套常见问题
- Q1：ㄇ字型防尘套与一字型防尘套有何差异？
- A：ㄇ字型防尘套可同时防护滑轨的上方与两侧，防护范围较一字型防尘套更完整，特别适合粉尘或切削屑较多的设备环境。
- 主要差异说明如下：
- ㄇ字型防尘套
- 提供上方与侧边包覆防护
- 适合龙门式、平面式或宽幅滑轨设备
- 常用于粉尘、切削屑或液体飞溅量较高的应用
- 一字型防尘套
- 主要防护单一平面
- 结构简单、占用空间小
- 适合直线行程且污染源较少的设备
- 在实际选型时，会依设备结构、污染源方向与使用环境进行评估。
- Q2：什么设备适合使用 ㄇ字型防尘套？
- A：凡是需要同时保护滑轨上方与侧边，且加工过程中粉尘或切削屑量较大的设备，通常都适合使用 ㄇ字型防尘套。
- 常见适用设备包括：
- 龙门平面磨床
- CNC 工具机
- PCB 成型机与 PCB 钻孔机
- 水刀切割机
- 木工雕刻机
- 半导体与自动化设备
- 此类设备多具有宽幅滑轨或多方向污染源，使用 ㄇ字型结构可有效提升防护效果。
- Q3：ㄇ字型防尘套需要使用内部支撑结构吗？
- A：是否需要内部支撑结构，主要取决于设备行程长度、运动速度与防尘套宽度。
- 一般判断原则如下：
- 短行程、低速设备：可不加支撑结构
- 中长行程或较宽滑轨设备：建议搭配支板或滚轮
- 长行程、高速或高污染环境：常会使用钢制剪刀夹，以维持稳定折叠并延长使用寿命
- 透过适当的支撑设计，可降低运作阻力并避免防尘套下垂或异常磨损。
- Q4：如何选择 ㄇ字型防尘套的材质？
- A：ㄇ字型防尘套的材质选择需依使用环境条件进行评估，包括粉尘种类、是否有油雾、温度条件与是否需要抗静电或无尘等级。
- 常见选材方向包括：
- 一般加工环境：标准橡塑胶或涂层布料
- 高油雾或冷却液环境：耐油、防水材质
- PCB 或半导体设备：抗静电、低粉尘释放材质
- 户外或高光源设备：抗 UV、耐候性设计
- 高温或特殊制程：可依需求选择对应耐温等级
- Q5：ㄇ字型防尘套的使用寿命会受到哪些因素影响？
- A：ㄇ字型防尘套的寿命主要受到设备行程、运动速度、污染源类型、材质选择与结构设计影响。
- 常见影响因素包括：
- 行程长度与运动频率
- 粉尘、切削屑或液体的种类与数量
- 是否长期处于高温或高湿环境
- 压缩比与支撑结构是否设计适当
- 透过正确的选材与结构配置，可有效延长防尘套的实际使用寿命。
