- 開放型拖鏈推薦：工具機與自動化設備專用電線電纜保護管
- 在現代精密加工與自動化產線中，機台的頻繁往復運動對內部的電線、訊號線及氣油壓管帶來極大的拉扯與摩擦挑戰。「開放型拖鏈」（又稱電線保護管、坦克鏈）正是為了保護這些動力線纜，確保其在動態移動中不糾結、不破損而設計的核心防護系統。
- 我們擁有多年工業傳動與線纜防護系統的研發製造經驗。我們的開放型塑膠拖鏈結合了高強度工程塑鋼與重力沖壓鋼板法蘭，具備極佳的耐磨性與高負載能力，長期為各大工具機廠、雷射切削機及自動化產線提供最可靠的線纜管理解決方案。
- 動態機台線纜常見的致命傷？開放型拖鏈如何解決產線痛點？
- 在 CNC 工具機、雷射設備或機械手臂高速運轉時，暴露在外的電線、氣管經常面臨以下嚴重威脅：
- 線纜摩擦破損導致漏電、短路： 線纜隨機台來回移動時，如果沒有固定軌跡，線纜之間會相互劇烈摩擦，或與機台銳利邊角刮擦，導致外皮破損，甚至引發短路停機與工安漏電危險。
- 線纜糾結纏繞，限制工作行程： 多根線纜在無保護狀態下容易扭曲纏繞，當機台運行到長行程終點時，常因拉扯力道過大拉斷接頭，被迫停機維修。
- 維修保養極度耗時、產線停機損失大： 傳統封閉式保護管若內部有一根線路損壞，往往需要將所有線纜全部抽出才能汰換，工程浩大，導致停機時間（Down-time）過長。
- 我們的解決方案
- 透過安裝客製化開放型拖鏈，將所有電線與管路整齊收納於拖鏈內部：
- 引導固定運行軌跡： 拖鏈限制了彎曲半徑（R值），讓線纜依循安全的弧度規律往復運動，完全杜絕線纜相互摩擦與外部刮傷。
- 「可拆式橫桿」實現極速維修： 開放式結構的精髓在於其頂部橫桿可隨時打開。當內部管線需要檢測或汰換時，維修人員可以直接卡開橫桿進行局部作業，不需拆解整條線路，將維修效率提升 80% 以上。
- 開放型拖鏈的嚴選材質與結構設計
- 為了在長期高頻率的往復疲勞運動中維持不變形、耐重壓的特性，我們在材料與工藝上實施嚴格控管：
- 1. 鏈體主體：高強度工程塑鋼 (PA66強化高分子)
- 採用優質工程塑鋼重力射出成型，具備極高的剛性、抗拉強度與極佳的化學耐腐蝕性。
- 運轉時摩擦係數低、噪音小，且長期接觸切削油、化學潤滑劑不易劣化。
- 2. 固定端接頭：鋼板重力沖壓法蘭
- 拖鏈兩端的固定法蘭（Mounting Brackets）採用高強度鋼板重力沖壓成型。
- 結構穩固，能承受設備高速啟動與急停時帶來的巨大扭矩與重壓，確保拖鏈牢牢固定於機台。
- 開放型拖鏈常見應用領域與場景
- 開放型拖鏈常見應用於：
- 各式 CNC 工具機
- 雷射加工設備
- 自動化產線設備
- 3D 列印設備
- 工業機械之電線與管線導引系統
- 透過適當的開放型拖鏈設計，可有效保護設備管線，避免磨損與斷裂，並提升整體運作安全性與可靠度。
- 為什麼選擇我們的開放型塑膠拖鏈？三大核心優勢
- 隨開隨修，維護便利性最高： 頂部橫桿採用可拆式彈性結構，保養人員用簡單工具即可快速打開或扣上，管線配置、追加或更換電線極為流暢。
- 結構強韌耐重壓，長度可自由調整： 具備優異的抗反向彎曲能力與自撐長度，不易下垂變形。採模組化單節設計，長度可依設備實際尺寸進行增減或客製化裁切。
- 應用範疇廣泛，兼顧新興產業： 從大型工具機產業、自動化產線、雷射切削設備，到近年普及的 3D 列印工業級工具機，我們都有豐富的實績，能完美護航機台的運轉安全性與美觀外觀。
- 購買前最常問的 5 個「開放型拖鏈」常見問題 (Q&A)
- Q1：如何依據我現有的電線和氣管規格，選擇正確的拖鏈內寬與內高？
- A： 選擇拖鏈尺寸時，請務必遵循以下「安全空間原則」：
- 1. 內部高度（內高）： 必須大於內部最粗那根線纜外徑的 10% 以上。
- 2. 內部寬度（內寬）： 將所有線纜並排後的總寬度，再加上至少 10-15% 的安全間隙，確保線纜在拖鏈彎曲時有足夠的活動空間，避免過度緊擠。 您可以提供線纜的總數量與各別直徑，由我們的專員直接幫您精選最合適的拖鏈規格。

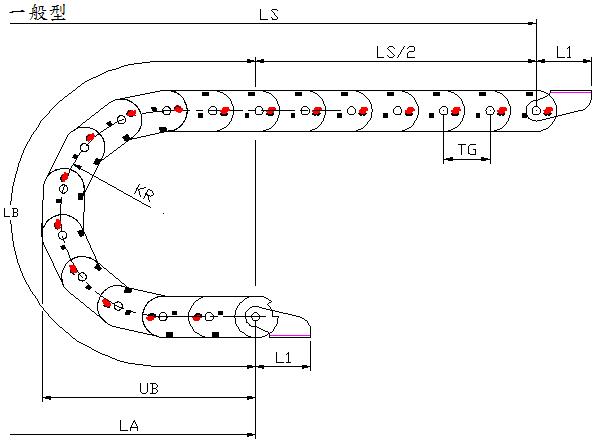

- Q2：什麼是拖鏈的「彎曲半徑 (R值)」？我該如何確認？
- A： 彎曲半徑（R值）是指拖鏈彎曲時所形成的弧度半徑。選擇 R 值時，主要取決於您內部最粗、最硬或最脆弱那根線纜的允許彎曲角度（通常線纜原廠會標示最大彎曲半徑）。如果 R 值選得太小，拖鏈彎曲角度過於銳利，會加速線纜內部銅絲的疲勞斷裂。若不知道如何評估，歡迎諮詢我們的技術團隊。
- Q3：開放型拖鏈和封閉式拖鏈（全封閉式）有什麼差別？哪一種適合我的設備？
- A： 兩者核心差別在於「防護環境」與「維修便利性」：
- 開放型拖鏈： 頂部橫桿可隨時打開，散熱性極佳，維修保養速度最快。最適合用於一般自動化設備、3D列印機、雷射機、無大塊鐵屑直擊的環境。
- 全封閉式拖鏈： 鏈體全封閉，用來阻絕大量高溫切削鐵屑或木屑直接燙傷或侵入線纜。 如果您的機台運作環境沒有大量飛濺的尖銳碎屑，選擇開放型拖鏈會讓您後續的線路維護輕鬆非常多。
- Q4：這種工程塑鋼材質的拖鏈，長期來回跑動會不會很容易磨損、斷裂？
- A： 請放心，我們的開放型拖鏈主體採用添加特殊抗疲勞、耐磨因子的高強度工程塑鋼（PA66）製造。鏈節之間的銷軸結構經過精密公差設計，能承受數百萬次的往復循環拉伸，具備極高的抗疲勞壽命，耐腐蝕且不易變形，非常耐磨。
- Q5：可以只買一、兩條來更換現有机台嗎？長度可以幫忙算好嗎？
- A： 可以的！不論是自動化設備廠的大量批發採購，還是加工廠單台工具機的局部維修汰換，我們都提供一對一的諮詢服務。只要您提供機台的「運行行程總長度（X軸或Y軸）」以及「固定端的位置」，我們工程師就能直接幫您精算並提供最符合尺寸的拖鏈總長度與鏈節數。
(2).png)
(3).png)
打造安全高效的電纜防護！立即聯繫我們的拖鏈技術專家
別讓電線起毛、摩擦破損成為影響自動化設備產能與工安安全的隱形定時炸彈。無論您是工具機製造商（OEM）需要尋找規格齊全的拖鏈供應商，還是工廠端現有機台的電線保護管需要汰舊換新，我們都能為您提供最專業的規格選型與客製化報價服務。📞 點擊此處立即與我們的技術專家聯絡 📧 電子信箱詢價： sales@megus1989.com (歡迎檢附規格、草圖或設備照片)
💬 LINE 線上即時諮詢： ID 23511763
我們將於 24 小時內由專人回覆，為您提供最精準的客製化規格評估與免費報價！
